Ovíječky SIPMA

OZ 5000 TEKLA, OZ 7500 TEKLA

Nesená ovíječka OZ 5000 TEKLA je nejjednodušší verzí ovíječek SIPMA. Připojuje se k tříbodovému závěsu traktoru
a vnějšímu okruhu traktoru. Vpraxi se většinou používá tak, že stojí na místě, kde mají být balíky uskladněny a pouze se popojíždí vpřed. Po naložení balíku a ručním zavedení fólie je možno začít s ovíjením. Folie se zavádí ručně pouze na první balík, po vyklopení balíku zůstává natažena mezi ovíječkou a balíkem, po nasazení dalšího balíku a pootočení stolu je uříznuta nožem. Ovíjecí stůl je poháněn hydromotorem. Při šířce fólie 50 cm je třeba pro dosažení dvojího ovinutí povést 24 otáček stolu. Po dokončení ovíjení se balík vyklopí.

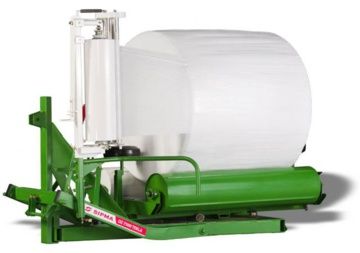

Nesená ovíječka OZ 7500 TEKLA je verze OZ 5000 TEKLA vybavená držákem fólie o šířce 50 a 75 cm. Držák folie OZ 7500 TEKLA je osazen hliníkovými válci, na které se nikdy nelepí folie, což bývá problém u ovíječek s gumovými válci, kdy na přímém slunci může u některých druhů folií docházet k přilnutí folie natolik, že se trhá. Ovíječka je velmi robustní a prakticky nezávislá na údržbu.

OS 7510 KLARA

Polonesená ovíječka OZ 7510 KLARA umožňuje převážení balíku po poli a manipulaci s ním i traktorem nižší kategorie.
Ovíječka je vybavena nakládacím ramenem, pomocí kterého osluha naloží balík a po ovinutí ho opět vyloží
na určené místo. Velkou výhodou ovíječky je, že pokládá balík zpět z velmi malé výšky a opravdu šetrně, čímž se snižuje pravděpodobnost poškození balíku. Pro ovíjení je možno použít fólii o šířce 50 nebo 75 cm. Stroj je vybaven spolehlivým automatickým odstřiháváním a přidržovačem fólie pro začátek dalšího ovíjení.

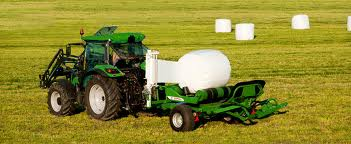

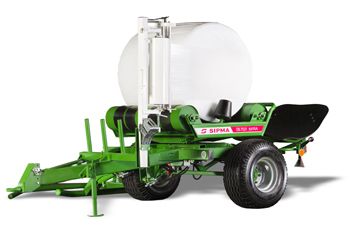

OZ 7521 MIRA

Tažená ovíječka Z 7521 MIRA je moderní tažená ovíječka, vybavená stavěčem balíků, jejíž ovládání se provádí pomocí komfortního elektrohydraulického terminálu, kterým lze kontrolovat a nastavovat všechny fce.
Ovíječka může používat folie 50 i 75 cm. Nakládání se provádí ramenem umístěným na boku ovíječky.
Po naložení se balík může ovíjet za jízdy k úložišti, nebo dalšímu balíku. Po ovinutí se balík vyklopí na zadní rám, který zajistí jeho postavení na čelo, kde má balík nejvíce pláten. Tak se eliminuje riziko jeho poškození.

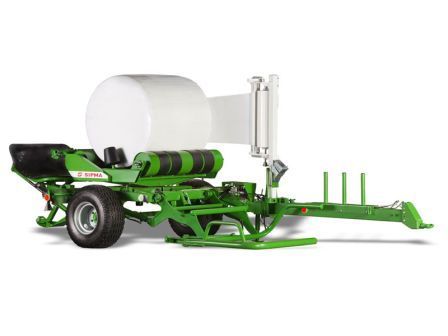

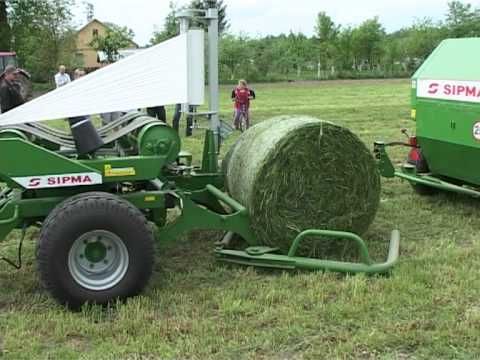

OZ 7531 MAJA

Tažená ovíječka Z 7531 MAJA je moderní tažená ovíječka, vybavená stavěčem balíků. Ovíječka je určena k tažení za lisem, její oj je umístěna na levé straně lisu v dodatečně montovaném závěsu. Na pravé straně ovíječky se nachází nakládací rameno. Jakmile lis otevře komoru a vypustí balík, obsluha aktivuje rameno ovíječky, která balík naloží, za jízdy ovine a postaví na čelo. Je bezpodmínečně nutné mít vzadu kameru, aby byla dodržena bezpečnost práce, jelikož za lis obsluha normálně nevidí. Ovládání ovíječky se provádí pomocí komfortního elektrohydraulického terminálu, kterým lze ovládat a nastavovat všechny fce.
Ovíječka může používat folie 50 i 75 cm. Nakládání se provádí ramenem umístěným na boku ovíječky.
Po naložení se balík může ovíjet za jízdy k úložišti, nebo dalšímu balíku. Po ovinutí se balík vyklopí na zadní rám, který zajistí jeho postavení na čelo, kde má balík nejvíce pláten. Tak se eliminuje riziko jeho poškození.

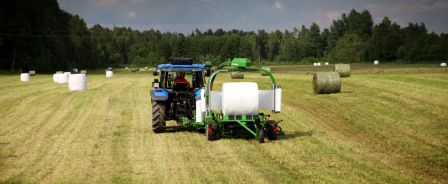

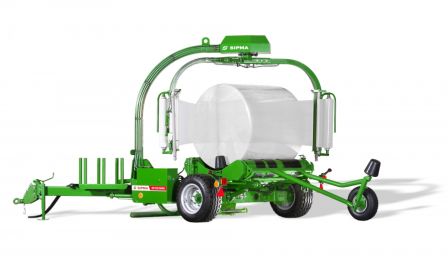

OR 7532 DIANA
NOVINKA

Ovíječka SIPMA OR 7532 DIANA jeplně automatizovaný stroj, tažený traktorem , který pracuje v jedinečném "3D" systému, umožňujícím snížení spotřeby folie o cca 25 %. Je to plně automatizovaná ovíječka, která umožňuje zapojení kompatibilní s normou ISOBUS , pracovní cyklus je tedy předem programovatelný a kontolovatelný v reálném čase. Lze nastavit maximální rychlost balení, počet vrstev folie, .... atd.

OR 7532 DIANA zajišťuje kromě " běžného ovíjení " , také balení ve dvou rovinách - 3D obal . Tohoto efektu je dosaženo díky naklonění ovíjecí hlavy. Výsledkem této metody balení je ušetření až 25 % folie.

Proces in-line umožňuje provoz stroje ve směru lisování, zajištění rychlého naložení a zabalení balíku, zatímco se blíží další.
Zadní stavěcí rám umožňuje chránit balíky je před možným poškozením během vykládání na zem.

Uživatel může použít dvě balící metody:

konvenční 2D balení - cyklus trvá cca. 30 sekund a pouze 8 otáček ramene. 2D obal umožňuje úsporu pracovníhočasu .
3D balení - cyklus trvá cca. 50 sekund ve dvou fázích. 3D balení je časově náročnější , ale umožňuje snížení spotřeby folie o cca 25%.

Držení a vedení folie zajišťují frézované hliníkové válce, které zajišťují správné napnutí folie a tím i odpovídající přilnavost během procesu balení. Ovíječka je vybavena zásobníkem na 6 záložních rolí folie. Nastavitelná oj usnadňuje dopravu.

Hydraulický systém s funkcí Load - Sensing snižuje spotřebu paliva.
Systém kontroly na základě ISOBUS je standardní výbavou a zajišťuje plně automatický provoz stroje a kontrolu nad všemi funkcemi.

Možnosti ovládacího panelu :

ruční, krokový nebo plně automatický provoz stroje
monitorování procesu balení
počet zabalených balíků
měření doby provozu [ h ] s přesností 1 minuty
dosažený hektarový výkon [ ha / h]
měření práce v pěti pamětích
programování počtu vrstev folie (v závislosti na druhu použité fólie, můžeme naprogramovat počet ovinů, po kterém končí balicí cyklus)
monitoring stavu čidel (upozornění na nefunkční senzor)
velký grafický LCD displej zobrazující provozní parametry
regulace rychlosti otáček ramen během provozu
senzory zastavení balicího procesu v případě poruchy
senzor míry zanesení olejového filtru
zobrazení počtu zabalených balíků od začátku provozu stroje (obdoba Mh)
stanovení ceny za služby ve vybrané paměti
informace o činnosti prováděné v průběhu práce se zobrazují na obrazovce monitoru

Nesené a polonesené ovíječky:

Typ ovíječky	Jedn.	OZ 5000 TEKLA	OZ 7500 TEKLA	OS 7510 KLARA
Způsob připojení		nesená	nesená	polonesená
Nakládání balíku		ne	ne	samonakládací
Vyklápění balíku		mechanické	mechanické	hydraulické (velmi šetrné)
Stavění balíku na čelo		ne	ne	ne
Průměr balíku	m	1,2 - 1,5	1,2 - 1,5	1,2 - 1,5
Max. šířka balíku	m	1,3	1,3	1,3
Max. hmotnost balíku	kg	1000	1000	1000
Šířka fólie	cm	50	50/75	50/75
Minimální počet ovinutí		2 x	2 x	2 x
Potřebný příkon	kW	29	29	20
Rozměry stroje
délka	m	2,6	2,6	2,17
šířka	m	1,2	1,2	1,94
výška	m	1,2	1,2	2,15
Hmotnost stroje	kg	470	490	780

Tažené ovíječky:

Typ ovíječky	Jedn.	OZ 7521 MIRA	OZ 7531 MAJA	OR 7532 DIANA
Způsob připojení		tažená	tažená	tažená
Režim ovládání volitelný		automatický krokový ruční	automatický krokový ruční	automatický krokový ruční
Nakládání balíku		boční	čelní (možnost připojení za lis)
Stavění balíku na čelo		ano	ano	ano
Způsob ovíjení		2 D	2 D	3 D
Max. průměr balíku	m	1,5	1,5	1,5
Max. šířka balíku	m	1,3	1,5	1,5
Max. hmotnost balíku	kg	1000	1000	1000
Šířka fólie	cm	50/75	50/75	50/75
Potřebný příkon	kW	29	38	37
Rozměry stroje
délka	m	3,2	5,75	4,23
šířka	m	2,2	2,37	2,38
výška	m	2,15	2,53	2,89
Hmotnost stroje	kg	1280	1360	1550
